C-FLEX轴承结构特性与工作逻辑

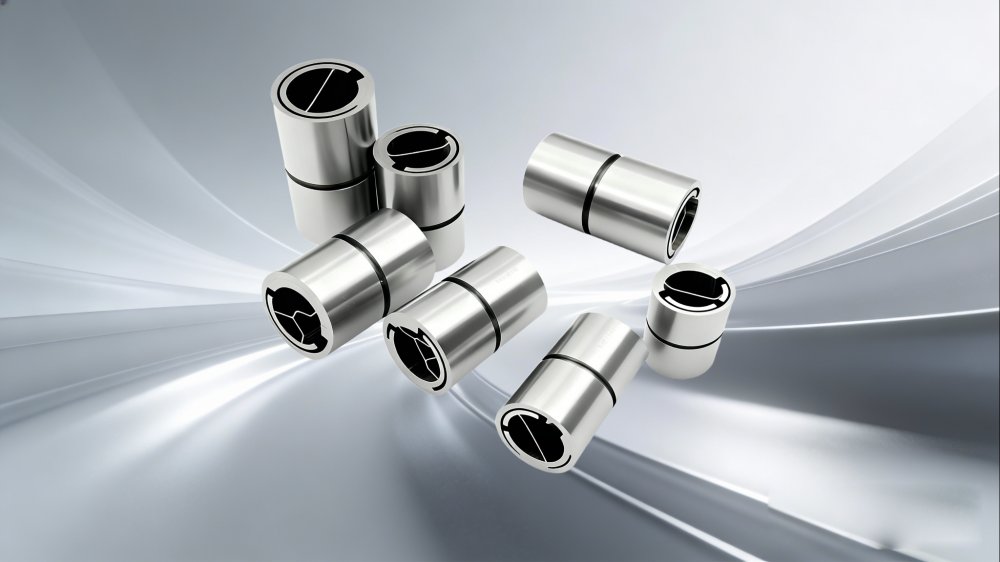

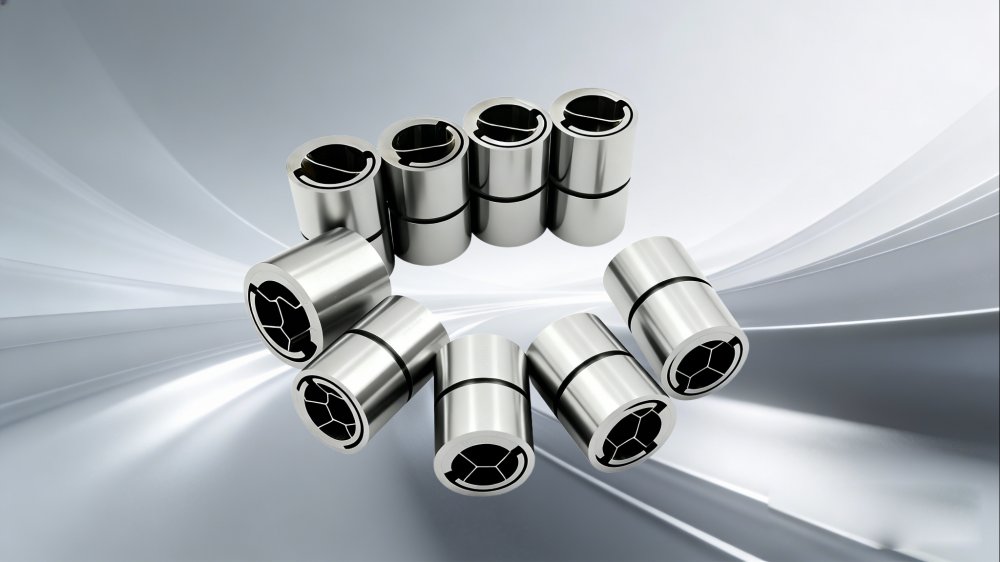

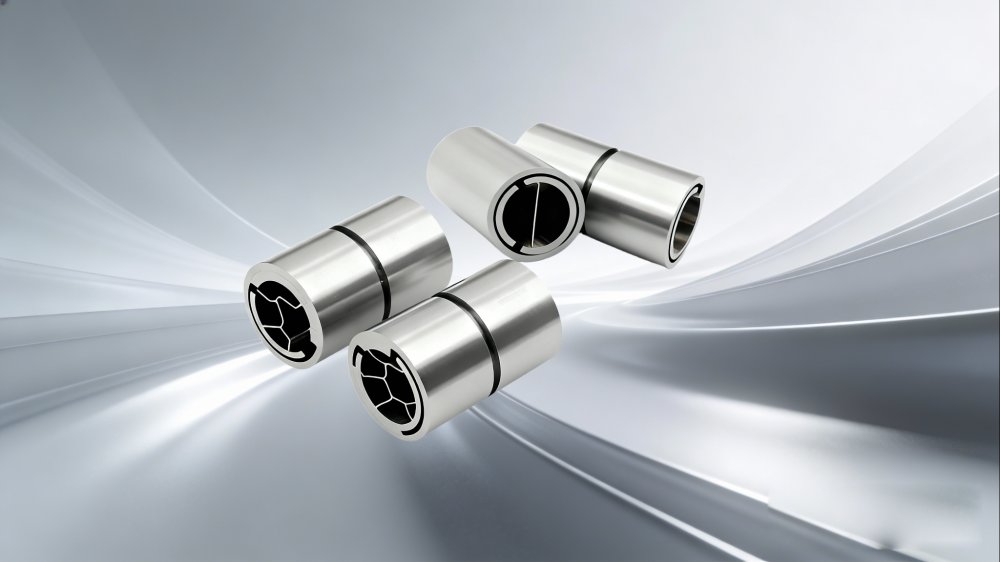

C-FLEX轴承采用交叉弹性元件构成支撑体系，区别于传统滚动体结构。当设备运行时，该结构可对微小振动进行缓冲，降低干扰信号向检测元件的传导强度。这种物理特性使其在需要关注信号波动的场景中被纳入选型参考范围。需注意，轴承性能表现与负载、转速、环境条件等多因素相关，需结合具体工况分析。
型号体系与参数对照分析
A系列与B系列应用场景解析
A系列（A-10、A-20、A-30）与B系列（B-10、B-20、B-30）适用于轻至中等负载工况。A系列侧重紧凑空间安装，B系列在承载能力上有所调整。
| 型号 | 内径(mm) | 外径(mm) | 宽度(mm) | 额定动载荷(N) | 推荐转速范围(rpm) |
|---|---|---|---|---|---|
| A-10 | 10 | 26 | 8 | 150 | 0–3000 |
| A-20 | 20 | 42 | 12 | 300 | 0–2500 |
| A-30 | 30 | 62 | 16 | 500 | 0–2000 |
| B-10 | 10 | 30 | 10 | 250 | 0–2800 |
| B-20 | 20 | 47 | 14 | 450 | 0–2200 |
| B-30 | 30 | 72 | 18 | 700 | 0–1800 |
C至E系列负载适应性对比
C系列（C-10、C-20、C-30）、D系列（D-10、D-20、D-30）及E系列（E-10、E-20、E-30）面向更高负载需求。尺寸与承载参数梯度分布，便于用户按实际条件匹配。
| 型号 | 内径(mm) | 外径(mm) | 宽度(mm) | 额定动载荷(N) | 推荐转速范围(rpm) |
|---|---|---|---|---|---|
| C-10 | 10 | 35 | 12 | 400 | 0–2500 |
| C-20 | 20 | 52 | 16 | 650 | 0–2000 |
| C-30 | 30 | 80 | 20 | 900 | 0–1500 |
| D-10 | 10 | 40 | 14 | 550 | 0–2200 |
| D-20 | 20 | 60 | 18 | 850 | 0–1800 |
| D-30 | 30 | 90 | 24 | 1200 | 0–1200 |
| E-10 | 10 | 45 | 16 | 700 | 0–2000 |
| E-20 | 20 | 68 | 20 | 1100 | 0–1500 |
| E-30 | 30 | 100 | 28 | 1500 | 0–1000 |
选型对数据波动的影响实证
振动响应数据对照
在控制变量测试中（负载为额定值80%，转速为推荐上限70%），不同C-FLEX轴承型号的振动表现存在差异。振动值通过加速度传感器采集，单位为微米（峰峰值）。
| 型号 | 振动值(μm) | 测试备注 |
|---|---|---|
| A-10 | 1.8 | 轻载，中速工况 |
| B-20 | 1.7 | 中载，中速工况 |
| C-30 | 1.4 | 中重载，中低速工况 |
| D-10 | 1.1 | 重载，低速工况 |
| E-20 | 1.0 | 重载，低速工况 |
数据表明，型号选择需与设备实际运行参数匹配。例如，在转速较高但负载较轻的视觉检测转台中，A-20或B-10可能更契合需求；而在大型工件尺寸复检设备中，D-30或E-30的结构特性更适配重载低速场景。
环境因素关联性说明
温度波动可能引起材料微小形变，进而影响运动平稳性。例如，在15℃–40℃环境区间内，C-FLEX轴承的尺寸稳定性经测试变化幅度小于0.02%。若设备处于温差较大环境，建议在选型时参考制造商提供的热性能曲线，并结合安装位置预留调整空间。
实际应用观察记录
某电子元件外观检测线曾反馈图像传感器数据偶发跳变。经排查，旋转平台原用标准轴承在长期运行后出现微隙。更换为C-20型号C-FLEX轴承后，连续采集500组位置数据，标准差由0.12调整至0.07（单位：像素当量）。另一案例中，采用D-30的尺寸测量机构在72小时连续运行测试中，单点重复测量极差维持在0.04mm内，波动范围较更换前收窄。
需强调，轴承仅为系统环节之一，数据采集结果受传感器精度、安装基准、软件算法等多要素共同影响。C-FLEX轴承的作用体现在对机械振动环节的调节，需结合整体方案评估。
选型与日常维护参考
参数匹配：明确设备最大工作负载、常用转速及安装空间尺寸，对照参数表初选2–3款型号。
环境适配：确认工作温度、湿度、粉尘等级，必要时咨询技术资料中的防护建议。
安装要点：保持轴与座孔清洁，避免异物嵌入；按规范力矩紧固，防止偏载。
状态监测：定期记录运行噪音、温升变化，结合振动检测数据判断维护时机。常规工况下建议每6–12个月进行一次状态复核。
常见问题解答
问：C-FLEX轴承是否适用于所有自动化检测设备？
答：并非通用方案。其适用性取决于设备对振动敏感度、负载特性及运动形式。建议结合设备技术文档与轴承参数进行匹配分析，必要时进行小范围测试验证。
问：如何判断当前使用的C-FLEX轴承型号是否合适？
答：可观察设备运行中传感器数据的离散程度是否超出工艺允许范围，同时检查轴承有无异常温升或异响。将实际工况参数（负载、转速）与型号参数表对照，是初步判断依据。
问：C-FLEX轴承的使用寿命受哪些因素影响？
答：主要与工作负载占比、转速水平、环境清洁度及安装规范性相关。在参数范围内规范使用，并配合定期状态检查，有助于维持其功能表现。具体周期需依据实际运行数据动态评估。
