在精密制造领域，磨床的测量精度直接决定了工件的最终质量。当测量系统出现失准时，问题往往不止于传感器或读数本身。一个常被忽视，却至关重要的核心部件，正悄然影响着每一次测量的重复性与可靠性——那就是测量臂的“活动关节”：十字弹簧轴承。

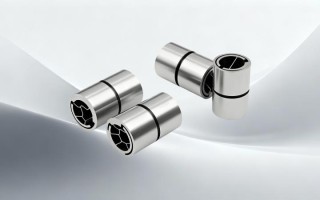

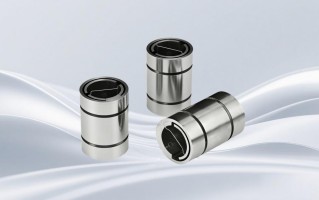

你是否遇到过这样的困扰：同一台磨床，同样的操作流程，测量数据却飘忽不定？工件表面光洁度时好时坏，尺寸公差难以稳定控制？在排除了传感器、电路和软件问题后，维修工程师的目光最终可能会落在一个不起眼的金属弹性元件上。它并非传统意义上的滚动轴承，却为高精度测量系统提供了无摩擦、无背隙的有限角度摆动，它就是美国C-FLEX十字弹簧轴承，又称扭力弹簧或挠性枢轴。
本文将深入剖析磨床测量失准背后这一关键机械因素，并提供关于C-FLEX十字弹簧轴承的选型与调试实用指南，旨在帮助设备维护人员与工艺工程师从根源上理解和解决测量精度问题。
测量失准的“隐形推手”：十字弹簧轴承
在数控轧辊磨床等精密设备中，测量臂需要频繁、小角度地往复摆动以接触工件表面。传统的铰链或轴承存在间隙和摩擦，会导致测量力不稳定和复位误差。十字弹簧轴承利用金属薄片的弹性变形来实现旋转，从根本上消除了机械间隙和摩擦。其核心价值在于提供高重复性的复位精度。
然而，这个解决方案本身也可能成为问题的来源。其主要失效模式是金属疲劳。随着测量次数累积，弹簧元件在反复弯曲应力下会产生微小的塑性变形或裂纹，导致其刚度（即产生单位角度偏转所需的扭矩）发生变化。刚度变化直接表现为：测量臂在相同测量力下，其偏转角度与初始校准值产生偏差。这个微米甚至亚微米级的偏差，经过测量系统的杠杆放大后，就足以在读数上造成显著的误差，导致加工尺寸失控。
C-FLEX十字弹簧轴承：科学选型，匹配负载与角度
选型错误是导致十字弹簧轴承过早失效或性能不佳的常见原因。C-FLEX轴承主要依据负载能力和允许的旋转角度分为不同系列，并非型号越“强”越好。
系列型号 典型旋转角度 负载能力特点 适用场景
H-10系列 ±15° 弯曲薄，角度大，负载轻 测量力很轻的超高精度测量头
H-20系列 ±7.5° 弯曲适中，负载能力较强 多数磨床测量臂的标准配置
H-30系列 ±3.75° 弯曲厚重，负载强，角度小 重型测量臂或需要大刚度的场合
选型时，必须进行量化计算：
1. 计算负载：估算测量臂（含测头）的重量及其重心位置产生的静态力矩，同时考虑测量时接触工件产生的动态冲击力。
2. 确定工作角度：测量臂从自由状态到接触工件表面的更大摆动角度，通常远小于轴承的更大允许角度，预留足够余量有助于延长寿命。
3. 匹配刚度：轴承的扭转刚度需与测量系统的整体刚度匹配。刚度过低，系统易受振动干扰；刚度过高，则测量力过大，可能划伤工件或加速轴承疲劳。
对于复杂的负载情况或涉及安全的关键应用，制造商建议联系其工程师进行详细评估。
精密调试：安装与校准的艺术
正确的安装与调试是保证十字弹簧轴承性能的关键。不当的安装应力会显著缩短其使用寿命。

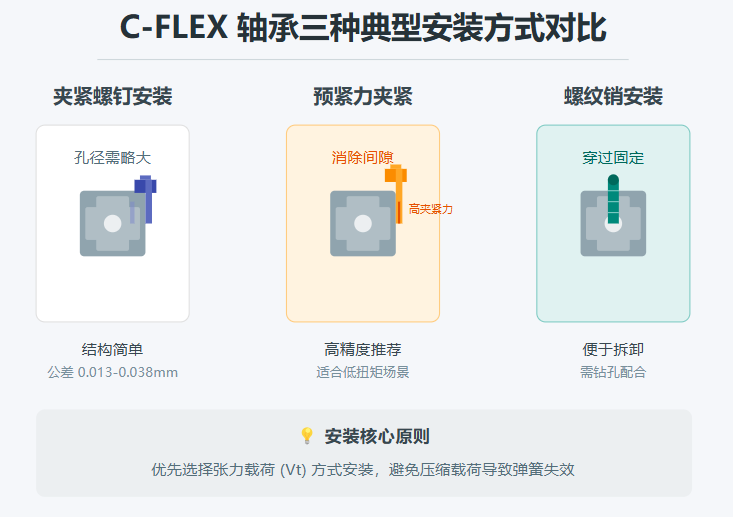

安装核心要点
1. 清洁为先：安装前，必须彻底清洁轴承安装面及相邻部件，任何微小的颗粒物都可能成为应力集中点，诱发早期疲劳。
2. 对中至关重要：轴承的固定孔必须与安装结构的螺纹孔精确对中。强制拧入错位的螺丝会产生额外的弯曲应力，这是安装中更常见的错误之一。
3. 扭矩控制：使用扭矩扳手，严格按照制造商提供的紧固扭矩值拧紧固定螺丝。过紧会导致轴承壳体变形，影响弹性元件的运动特性；过松则会在使用中产生松动。
4. 预紧力调整：部分型号的十字弹簧轴承允许或需要施加一定的预紧扭转。这需要在专业指导下，使用专用工具（如尖嘴钳）进行精细操作，以设定初始零位和刚度。
调试与验证流程
1. 手动测试：安装后，手动轻轻摆动测量臂，感受运动是否平滑、无卡滞。任何不顺畅都意味着安装存在问题。
2. 复位精度测试：使用千分表或激光干涉仪，多次驱动测量臂到达同一位置后返回，记录其复位点的重复性。重复性误差应在设备要求的范围内。
3. 测量力校准：使用测力计，校准测量头接触工件时的压力，确保其稳定且符合工艺要求。
4. 综合精度验证：使用标准量块或已知精度的标准件，进行全量程的测量比对，验证整个测量系统的精度是否恢复。
预防性维护与寿命管理
十字弹簧轴承的寿命与其工作角度、负载循环次数直接相关。建立预防性维护计划至关重要。
1. 定期检查复位精度：将复位精度测试纳入设备日常或每周点检项目，建立精度变化趋势图。当重复性误差开始出现系统性漂移或超差时，往往是轴承性能衰退的早期信号。
2. 监控异常征兆：除了精度下降，轴承损坏前可能伴随轻微异响或测量臂回弹速度变慢，需引起警惕。
3. 记录更换周期：根据设备使用频率和负载，记录轴承的平均使用寿命。在达到预期寿命前进行预防性更换，远比发生故障后紧急维修的成本更低。
4. 环境控制：虽然C-FLEX轴承通常由AISI 420等耐腐蚀钢制成，适用于真空等环境，但仍应避免接触腐蚀性切削液或极端温度，这些因素会加速材料疲劳。
磨床测量系统健康度评估要点
1. 复位重复性：使用高精度位移传感器定期检测测量臂返回同一物理位置的偏差，这是判断十字弹簧轴承健康度的直接指标。建议将数据绘制成控制图，观察其长期趋势。
2. 系统刚度测试：在测量头施加已知的微小侧向力，测量其产生的偏转量。刚度值的衰减直接反映了轴承弹性性能的下降，是预测性维护的关键参数。
3. 振动频谱分析：对测量臂进行振动测试。健康的十字弹簧轴承其振动频谱是干净且稳定的。若出现新的特征频率或原有频率幅值增大，可能预示内部出现了微裂纹或应力分布变化。
常见问题解答 (Q&A)
Q1: 如何判断磨床的测量失准是否由十字弹簧轴承引起？
可以进行一个简单的隔离测试：固定测量臂，使其无法摆动，然后执行测量程序。如果此时读数变得稳定，但释放后问题重现，那么问题很可能出在包含十字弹簧轴承的摆动机构上。进一步地，可以手动感觉测量臂的摆动是否顺畅、有无卡顿，并检查轴承外观有无锈蚀或裂纹。准确的方法是使用仪器检测其复位重复性和刚度，与出厂值或上次校准值进行对比。
Q2: 更换十字弹簧轴承后，是否需要进行整机精度校准？
是的，必须进行。更换轴承相当于改变了测量系统核心力学部件的特性。即使安装完全正确，新轴承的刚度、零位也可能与旧件存在微米级差异。更换后，至少需要对测量系统进行复位精度校准和测量力校准。对于高精度磨床，建议使用标准件进行全量程的精度验证和补偿，以确保加工尺寸的准确性。
Q3: 除了磨损，还有哪些因素会影响十字弹簧轴承的性能？
除了正常的疲劳磨损，还有几个关键因素：过载：超出其设计负载或角度范围使用，会立即导致塑性变形或断裂。安装应力：如前述，不对中或过紧的安装是隐形杀手。环境腐蚀：虽然材料耐腐蚀，但长期暴露在恶劣环境中仍会影响寿命。热影响也会改变轴承的弹性特性，导致精度漂移。
磨床的测量精度是一个系统工程，十字弹簧轴承作为其中连接刚性与柔性的“关节”，其状态好坏牵一发而动全身。通过科学的选型匹配、精心的安装调试以及系统的预防性维护，可以更大化这一核心部件的效能与寿命，从而为稳定的加工质量筑牢基石。当测量数据再次飘忽不定时，不妨将检查清单延伸至这个精密的机械弹性元件，或许就能找到问题的真正源头。
—— 精度始于对细节的洞察，稳定成于对规律的遵循。
