C-Flex Pivot 轴承全系列型号参数解析 | 扭转刚度/角偏移/负载容量技术指南

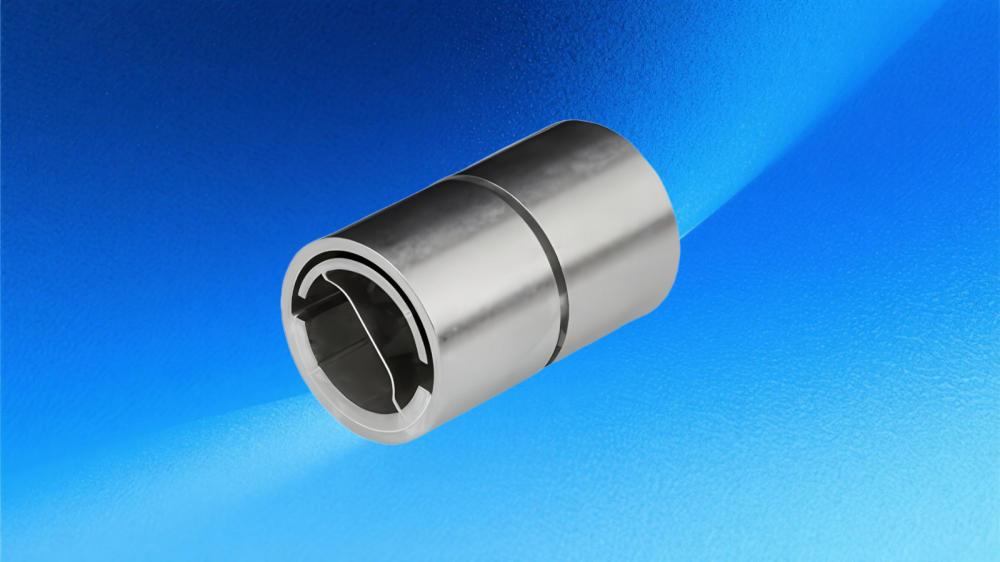

C-Flex 提供两类标准 Pivot Bearings：
Single End Bearing（单端轴承）Double End Bearing（双端轴承，带中央安装套筒）
所有型号按尺寸和刚度分为三类：
-10：低扭簧刚度（Low torsional spring rate）-20：中等扭簧刚度（Medium）-30：高扭簧刚度（High）
📊 标准 Pivot Bearings 型号与参数表
| 型号 | 直径 (in) | 扭转弹簧刚度 (lb-in/°) | 负载容量 Lc (lbs) | 负载容量 Lt (lbs) | A (in) ±.003 | C min (in) | D min (in) | D (in) +0 / -.0005 |
|---|---|---|---|---|---|---|---|---|
| AD-10 | 1/8 (0.125) | 0.003 | 2.30 | 4.60 | 0.1250 | 0.200 | 0.039 | 0.070 |
| AD-20 | 1/8 | 0.0018 | 17.50 | 25.00 | 0.1250 | 0.200 | 0.038 | 0.070 |
| AD-30 | 1/8 | 0.0148 | 28.00 | 28.00 | 0.1250 | 0.200 | 0.038 | 0.070 |
| BD-10 | 5/32 (0.1562) | 0.0004 | 3.50 | 7.00 | 0.1562 | 0.250 | 0.050 | 0.100 |
| BD-20 | 5/32 | 0.0037 | 28.00 | 40.88 | 0.1562 | 0.250 | 0.050 | 0.100 |
| BD-30 | 5/32 | 0.0296 | 45.00 | 45.00 | 0.1562 | 0.250 | 0.050 | 0.100 |
| CD-10 | 3/16 (0.1875) | 0.0007 | 5.00 | 10.00 | 0.1875 | 0.300 | 0.060 | 0.120 |
| CD-20 | 3/16 | 0.0060 | 40.00 | 60.00 | 0.1875 | 0.300 | 0.060 | 0.120 |
| CD-30 | 3/16 | 0.0482 | 63.00 | 63.00 | 0.1875 | 0.300 | 0.060 | 0.120 |
| DD-10 | 1/4 (0.250) | 0.0018 | 9.00 | 18.00 | 0.250 | 0.400 | 0.083 | 0.165 |
| DD-20 | 1/4 | 0.0148 | 70.00 | 100.00 | 0.250 | 0.400 | 0.083 | 0.165 |
| DD-30 | 1/4 | 0.1185 | 115.00 | 115.00 | 0.250 | 0.400 | 0.083 | 0.165 |
| ED-10 | 5/16 (0.3125) | 0.0037 | 14.00 | 28.00 | 0.3125 | 0.500 | 0.105 | 0.210 |
| ED-20 | 5/16 | 0.0286 | 110.00 | 150.00 | 0.3125 | 0.500 | 0.105 | 0.210 |
| ED-30 | 5/16 | 0.2367 | 175.00 | 175.00 | 0.3125 | 0.500 | 0.105 | 0.210 |
| FD-10 | 3/8 (0.375) | 0.0065 | 20.00 | 40.00 | 0.3750 | 0.600 | 0.128 | 0.255 |
| FD-20 | 3/8 | 0.0482 | 160.00 | 220.00 | 0.3750 | 0.600 | 0.128 | 0.255 |
| FD-30 | 3/8 | 0.4002 | 250.00 | 250.00 | 0.3750 | 0.600 | 0.128 | 0.255 |
| GD-10 | 1/2 (0.500) | 0.0148 | 35.00 | 70.00 | 0.5000 | 0.800 | 0.173 | 0.345 |
| GD-20 | 1/2 | 0.1185 | 280.00 | 380.00 | 0.5000 | 0.800 | 0.173 | 0.345 |
| GD-30 | 1/2 | 0.9486 | 450.00 | 400 | 0.5000 | 0.800 | 0.173 | 0.345 |
| HD-10 | 5/8 (0.625) | 0.0296 | 55.00 | 110.00 | 0.6250 | 1.000 | 0.210 | 0.430 |
| HD-20 | 5/8 | 0.2367 | 450.00 | 620.00 | 0.6250 | 1.000 | 0.210 | 0.430 |
| HD-30 | 5/8 | 1.8940 | 700.00 | 700.00 | 0.6250 | 1.000 | 0.210 | 0.430 |
| ID-10 | 3/4 (0.750) | 0.0482 | 80.00 | 160.00 | 0.7500 | 1.200 | 0.263 | 0.520 |
| ID-20 | 3/4 | 0.4002 | 630.00 | 900.00 | 0.7500 | 1.200 | 0.263 | 0.520 |
| ID-30 | 3/4 | 3.2610 | 1000.00 | 1000.00 | 0.7500 | 1.200 | 0.263 | 0.520 |
| JD-10 | 1.000 | 0.1185 | 140.00 | 280.00 | 1.000 | 1.600 | 0.363 | 0.720 |
| JD-20 | 1.000 | 0.9486 | 1100.00 | 1500.00 | 1.000 | 1.600 | 0.363 | 0.720 |
| JD-30 | 1.000 | 7.8023 | 1800.00 | 1800.00 | 1.000 | 1.600 | 0.363 | 0.720 |
🔍 注：GD-30 的 Lt 列为 150.00 lbs，但 Lc 为 450.00 lbs，与其他 -30 系列（Lc = Lt）不一致，可能为印刷错误，建议联系厂商确认。
📌 其他关键性能参数（适用于所有型号）
更大偏转角：标准 ±30°（可定制至 ±50°）无背隙、无摩擦、免润滑、免维护无限寿命（在额定负载和角度内，基于材料疲劳极限设计）适用材料：不锈钢（马氏体或沉淀硬化型）、Inconel、Hastelloy、铍铜等真空兼容：适用于高真空环境（无润滑剂挥发）低滞后（Low Hysteresis）、自定心、高重复性
🛠️ 可定制选项
更大角度（±50°）更高负载（>1600 lbs）特殊材料（如 Hastelloy X、钛合金）高产量低成本方案客户专属几何尺寸。
